روكويل مقابل برينل مقابل فيكرز: ما هو اختبار الصلابة الأفضل؟

الفيزياء وراء كل قراءة المسافة البادئة

يعود كل رقم صلابة في شهادة المادة إلى حدث ميكانيكي واحد: يتم ضغط أداة إندينتر صلبة على السطح تحت حمل متحكم فيه، ويتم تحويل مقاومة المادة للتشوه الدائم إلى قيمة. هذه القيمة لا تعني شيئًا إلا إذا كان الحمل، وهندسة المسافة البادئة، ووقت المكوث، وتقنية القياس كلها ملتزمة بمعيار معروف. هذا هو الانضباط الأساسي وراء اختبار صلابة المعادن ، حيث لا يكون الهدف مجرد إنتاج رقم، بل إنتاج رقم يمكن لمختبر آخر، أو مناوبة أخرى، أو دولة أخرى إنتاجه ضمن نطاق تسامح محكم.

على مستوى البنية المجهرية، تعد الصلابة بمثابة وكيل للعديد من الخصائص الميكانيكية الأساسية: مقاومة الخضوع، وسلوك تصلب العمل، وفي بعض الحالات مقاومة التآكل. يستجيب الفولاذ المارتنسيتي وسبائك الألومنيوم الملدنة لنفس الإندينر بطرق مختلفة تمامًا، ولهذا السبب لا توجد طريقة اختبار واحدة تغطي كل المواد والسمك وحالة السطح بشكل متساوٍ. إن اختيار الطريقة الصحيحة، وتشغيلها بشكل صحيح، هو ما يفصل سجل الجودة الذي يمكن الدفاع عنه عن الرقم الذي يبدو دقيقًا ولكنه لا يحمل إمكانية تتبع حقيقية.

3 طرق المسافة البادئة الأولية في الاستخدام الصناعي الشائع

0.1-3000 نطاق الحمل المطبق النموذجي بالكيلو جرام عبر جميع المقاييس

2 مراحل التحميل المستخدمة في معظم أجهزة الاختبار الحديثة: التحميل المسبق والتحميل الرئيسي

لماذا يؤدي تحميل تسلسل التطبيق إلى تغيير النتيجة؟

تحميل التطبيق ليس دفعة واحدة. في معظم أجهزة الاختبار الحديثة، يتم أولاً ملامسة المسافة البادئة بالسطح تحت حمل أولي صغير، مما يؤدي إلى تثبيت المسافة البادئة وإزالة عدم انتظام السطح من القياس. يتم بعد ذلك تطبيق الحمل الرئيسي بمعدل يتم التحكم فيه، ويتم الاحتفاظ به لفترة سكون محددة، ويتم تحريره في تسلسل محدد. يعد تسريع هذا التسلسل، أو ترك الاهتزاز يزعج الإطار أثناء المكوث، أحد أكثر مصادر التشتت شيوعًا في معمل الصلابة، وغالبًا ما يكون أكبر من أي خطأ يحدثه جهاز المسافة البادئة نفسه.

إن وقت البقاء مهم لأن المواد تزحف قليلاً تحت الحمل المستمر. قد يؤدي الاختبار الذي يتم إجراؤه لفترة قصيرة جدًا إلى قراءة عالية بشكل مصطنع، في حين أن الإسهاب المفرط في المواد الناعمة أو المغلفة يمكن أن ينتج قراءة لم تعد تمثل الخاصية السائبة التي يتم فحصها. إن التحكم في معدل التحميل ووقت المكوث ومعدل التفريغ وفقًا للتسامح الموثق هو ما يسمح بمقارنة نتائج المختبرين المختلفين بثقة.

نطاقات التحميل التمثيلية عبر المقاييس المشتركة

أجهزة اختبار صلابة روكويل: السرعة من خلال قياس العمق المباشر

تتخطى طريقة روكويل القياس البصري بالكامل. بدلاً من قياس حجم المسافة البادئة، أجهزة اختبار صلابة روكويل قم بتطبيق حمل أولي صغير، وصفر قراءة العمق، ثم قم بتطبيق الحمل الرئيسي، ثم حرر مرة أخرى إلى الحمل الأولي واقرأ الفرق في عمق المسافة البادئة. يتم تحويل هذا العمق التفاضلي مباشرة إلى رقم صلابة على شاشة الجهاز، ولهذا السبب غالبًا ما يكون اختبار روكويل هو الأسرع بين الطرق الثلاث في بيئة الإنتاج.

يعتمد اختيار المقياس على نوع المسافة البادئة ومجموعة التحميل. تعد المسافة البادئة المخروطية الماسية تحت حمولة رئيسية تبلغ 150 كجم نموذجيًا للفولاذ المتصلب، في حين أن المسافة البادئة الكروية الفولاذية المتصلبة تحت حمولة 100 كجم تناسب المعادن الأكثر ليونة مثل الفولاذ الملدن أو النحاس أو سبائك الألومنيوم. نظرًا لأن النتيجة تُقرأ على الفور دون أن يقوم المشغل بتفسير الصورة البصرية، فإن اختبار روكويل مناسب تمامًا لفحص المواد الواردة، والتحقق من المعالجة الحرارية، وفحوصات الإنتاج بكميات كبيرة حيث يكون الاتساق بين المشغلين مهمًا بقدر أهمية الدقة الأولية.

المقايضة هي الحساسية لحالة السطح. نظرًا لأن الطريقة تعتمد على العمق بدلاً من المساحة، فإن الأسطح الخشنة أو المقاطع الرقيقة أو الأجزاء المنحنية يمكن أن تشوه القراءة ما لم يتم اتباع عوامل التصحيح المناسبة وإرشادات الحد الأدنى للسمك.

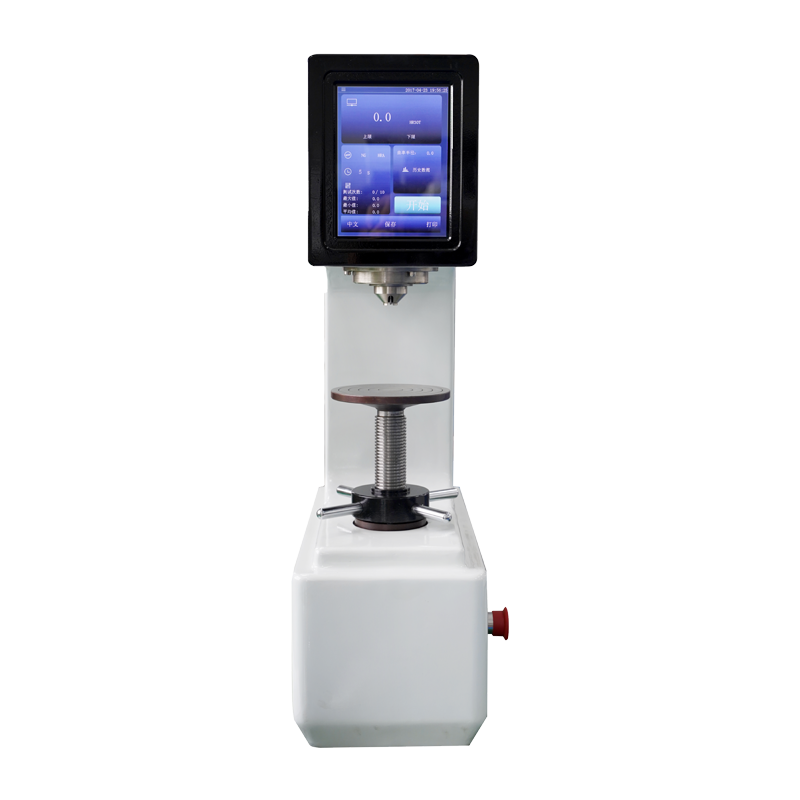

rockwell hardness testers with digital depth readout

أجهزة اختبار صلابة برينل: متوسط الصلابة عبر الهياكل الدقيقة الخشنة

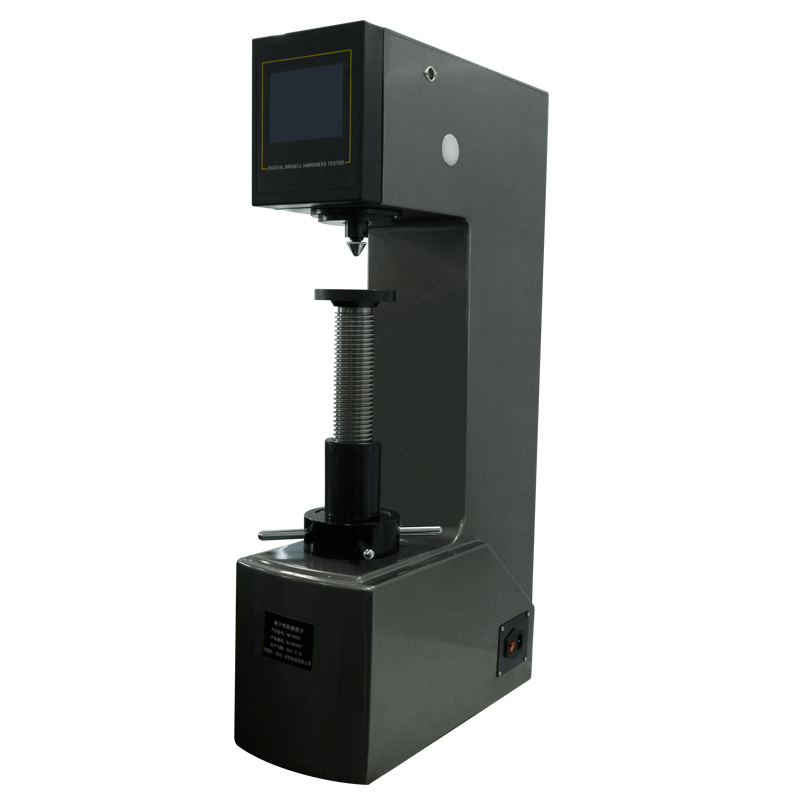

brinell hardness testers for large indentation testing

حيث يقرأ روكويل العمق، اختبار صلابة برينل اضغط على كرة من الفولاذ أو كربيد التنغستن المتصلبة على السطح تحت حمل ثقيل، واستمر لفترة سكون محددة، ثم قم بقياس قطر المسافة البادئة الناتجة تحت التكبير. نظرًا لأن المسافة البادئة كبيرة بالنسبة لحجم الحبوب، فإن اختبار برينل يتم متوسطه بشكل فعال عبر الهياكل المجهرية الخشنة أو غير المنتظمة، مما يجعله الطريقة المفضلة للمسبوكات والمطروقات والمواد التي يمكن أن تشوه حدود الحبوب الموضعية أو الشوائب مسافة بادئة أصغر.

تتراوح الأحمال في اختبار برينل عادةً من بضع مئات إلى ثلاثة آلاف كجم، ويتم تطبيقها من خلال كرة قد يصل قطرها إلى عدة مليمترات. ينتج عن ذلك فجوة كبيرة بما يكفي للرؤية بالعين المجردة في كثير من الحالات، على الرغم من أن القياس الدقيق للقطر لا يزال يتطلب مجهرًا معايرًا أو نظام قياس رقمي. يتطابق المقياس جيدًا مع الأقسام السميكة والمخزون الخام والمكونات المعالجة بالحرارة حيث تكون قيمة الصلابة المجمعة أكثر أهمية من القراءة الموضعية للغاية.

نظرًا لأن المسافة البادئة كبيرة، فإن اختبار برينل غير مناسب عمومًا للأجزاء الرقيقة أو الأسطح المطلية أو المكونات النهائية حيث تكون العلامة المرئية غير مقبولة، وهنا تتولى الطريقتان الأخريان المهمة.

أجهزة اختبار صلابة فيكرز ومايكرو فيكرز: الدقة على نطاق البنية المجهرية

أجهزة اختبار الصلابة فيكرز وميكرو فيكرز استخدم مسافة بادئة ماسية هرمية تنتج مسافة بادئة مربعة صغيرة بغض النظر عن الحمل، والتي يتم قياسها بصريًا بواسطة كلا القطرين تحت التكبير. نظرًا لاستخدام نفس هندسة المسافة البادئة عبر نطاق التحميل بأكمله، بدءًا من أحمال فيكرز الكلية وصولاً إلى الأحمال الصغيرة التي تقل جيدًا عن واحد كجم، فإن الطريقة تتدرج بشكل نظيف بدءًا من اختبار المواد السائبة وصولاً إلى الحبوب الفردية، ولحام المناطق المتأثرة بالحرارة، وطلاء المقاطع العرضية بسمك جزء من المليمتر فقط.

مايكرو فيكرز testing in particular is the method of choice for case-hardened layers, nitrided surfaces, plated coatings, and hardness gradient mapping across a polished cross-section. Because the indentation size can be kept extremely small, a single sample can carry dozens of individual readings without the indentations overlapping or interfering with each other, allowing a full hardness profile to be built from surface to core.

تأتي الدقة على حساب السرعة وإعداد العينات. يتطلب القياس القطري الدقيق سطحًا مستوًا مصقولًا جيدًا ومشغلًا مدربًا أو نظام تحليل صور تمت معايرته، نظرًا لأنه حتى أخطاء التركيز البؤري أو الإضاءة الصغيرة يمكن أن تغير القطر المقاس بدرجة كافية لتغيير الصلابة المُبلغ عنها.

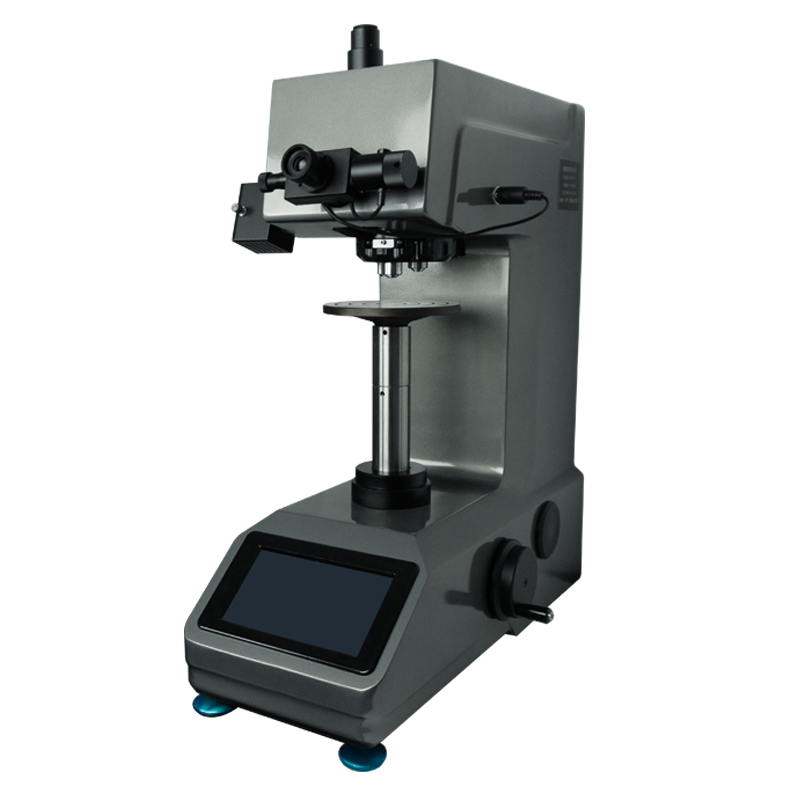

vickers and micro-vickers hardness testers with optical measurement

مقارنة الطرق الثلاث جنبًا إلى جنب

لا يوجد مقياس واحد صحيح عالميًا. يلخص الجدول أدناه الاختلافات العملية التي تحدد عادة الطريقة المستخدمة على جزء أو مادة معينة.

السمة	روكويل	برينل	فيكرز / مايكرو فيكرز
نوع إندينتر	مخروط الماس أو الكرة الفولاذية	كرة فولاذية أو كربيد	الهرم الماسي
أساس القياس	فارق العمق	قطر المسافة البادئة	المسافة البادئة قطري
نطاق التحميل النموذجي	60-150 كجم	500-3000 كجم	0.1-50 كجم
الأنسب ل	فحص خط الإنتاج	المسبوكات ومخزون الحبوب الخشنة	الطلاءات والأقسام الرقيقة
الاعتماد على المشغل	منخفض	معتدل	أعلى

مقارنة الطرق عبر خمسة عوامل تشغيلية

Rockwell برينل Vickers

معايير المعايرة واختبار المواد التي تحافظ على موثوقية النتائج

يكون اختبار الصلابة جديرًا بالثقة بقدر ما يكون اختباره الأخير. تُستخدم الكتل المرجعية المعتمدة ذات قيمة صلابة معروفة وقابلة للتتبع للتحقق من دقة جهاز الاختبار على فترات منتظمة، ويتم تسجيل الانحراف بين قراءة جهاز الاختبار والقيمة المعتمدة للكتل بمرور الوقت. تحدد معايير اختبار المواد المعترف بها دوليًا نطاقات التسامح لهذا الانحراف، وتكرار التحقق، والوثائق المطلوبة لإبقاء المختبر في الخدمة للعمل المنظم أو المدقق.

ونادرا ما يكون الانجراف مفاجئا. ويميل إلى الزحف تدريجيًا مع تآكل المسافة البادئة، أو تقادم خلية التحميل، أو سقوط نظام القياس البصري قليلاً عن المعايرة. إن تتبع الانحراف عبر دورات التحقق المتعاقبة، بدلاً من الاعتماد على نتيجة نجاح أو فشل واحدة، يعطي تحذيرًا مبكرًا بضرورة إجراء الصيانة.

إن نظام المعايرة المتسق هو ما يسمح بالثقة في قيمة الصلابة التي تم قياسها على جهاز ما على جهاز آخر، في مبنى آخر، بفارق أشهر.

الانحراف عن الكتلة المرجعية عبر دورات التحقق

اختيار طريقة اختبار الصلابة المناسبة لتطبيقك

يتم تحديد اختيار الطريقة عمومًا من خلال ثلاثة أسئلة: ما مدى خشونة أو تجانس البنية المجهرية، ومدى رقة أو تغليف الجزء قيد الاختبار، وعدد الأجزاء التي يجب فحصها في كل نوبة عمل. يغطي مسار القرار البسيط معظم الحالات الواقعية.

تدفق اختيار الطريقة

غالبًا ما تكون الإنتاجية هي العامل الحاسم بمجرد استيفاء متطلبات الدقة. عادةً ما يعالج اختبار روكويل أكبر عدد من الأجزاء في الساعة لأن قراءة العمق تكون تلقائية، وتقع فيكرز وميكرو فيكرز في المنتصف اعتمادًا على عدد المسافات البادئة المطلوبة لكل عينة، وبرينل بشكل عام هو الأبطأ بسبب قياس القطر البصري والمسافة البادئة الأكبر.

الإنتاجية النسبية النموذجية حسب الطريقة

الأسئلة المتداولة

س1: هل يمكن اختبار نفس الجزء بأكثر من طريقة صلابة؟

نعم، بشرط أن تسمح مساحة السطح بمناطق مسافة بادئة منفصلة. تستخدم العديد من المعامل Rockwell لإجراء فحص سريع للإنتاج ومتابعته باستخدام Vickers على مقطع عرضي عند الحاجة إلى تدرج تفصيلي للصلابة بالقرب من سطح معالج بالحرارة أو مطلي.

س2: لماذا لا تتحول قيم الصلابة من مقاييس مختلفة مباشرة إلى بعضها البعض؟

تقيس كل طريقة استجابة فيزيائية مختلفة، أو عمقًا، أو قطرًا، أو طولًا قطريًا، تحت حمل مختلف وهندسة المسافة البادئة. توجد جداول تحويل لبعض عائلات المواد، ولكنها عبارة عن تقديرات تقريبية وليست مكافئات دقيقة، وتكون النتائج الواردة في المقياس الأصلي أكثر موثوقية دائمًا.

س 3: كم مرة يجب التحقق من جهاز اختبار الصلابة مقابل كتلة مرجعية؟

يعتمد تكرار التحقق على حجم الاستخدام، ومدى أهمية الأجزاء التي يتم اختبارها، ومتطلبات معيار اختبار المواد ذات الصلة الذي يعمل المختبر بموجبه. عادةً ما يتم فحص أجهزة اختبار الإنتاج بكميات كبيرة بشكل متكرر أكثر من أجهزة الاختبار المستخدمة في العمل المختبري العرضي.

س 4: هل اختبار micro-Vickers مناسب للمكونات الجاهزة أثناء الخدمة؟

المسافة البادئة التي يتركها اختبار micro-Vickers صغيرة للغاية، مما يجعلها خيارًا شائعًا لفحوصات الجودة على الأجزاء النهائية حيث يجب تقليل علامات السطح إلى الحد الأدنى، على الرغم من أن معايير القبول يجب أن تؤكد أن المسافة البادئة لا تؤثر على وظيفة الجزء.

س 5: ما الذي يسبب معظم تشتت القياسات في اختبار الصلابة اليومي؟

يعد إعداد السطح غير المتسق واختلاف المشغل في القياس البصري المصدرين الأكثر شيوعًا للتشتت، يليهما توقيت تطبيق الحمل غير المناسب وتآكل المسافة البادئة التي لم يتم اكتشافها عن طريق فحوصات المعايرة الروتينية.
