وصف المنتج من أجل الحصول على تأثير قطع أفضل وتقليل حروق العينات ، عا...
تستخدم قضبان التوصيل النحاسية الموصلة عالية الطاقة ومقاومات التحويل المدمجة عادةً هيكل طلاء كهربائي مزدوج الطبقة: طبقة سفلية من النيكل 1.5-4μm وطبقة علوية من القصدير 3-8μm، مما يحقق التوازن بين مقاومة التآكل ومتطلبات التجميع الكهربائي.
تعمل الطبقة السفلية الكثيفة من النيكل، كطبقة حاجزة، على منع الانتشار الخارجي وأكسدة أيونات الركيزة النحاسية. إنه يحسن التصاق الطلاء، ويعزز الأداء المقاوم للتآكل ومقاوم لدرجات الحرارة العالية، ويخفف من التآكل المزعج تحت الاهتزاز. وهذا يجعلها مثالية للتطبيقات الصعبة مثل أنظمة تخزين الطاقة وأكوام الشحن بالتيار المستمر وأجهزة التحكم الإلكترونية المثبتة على السيارة.

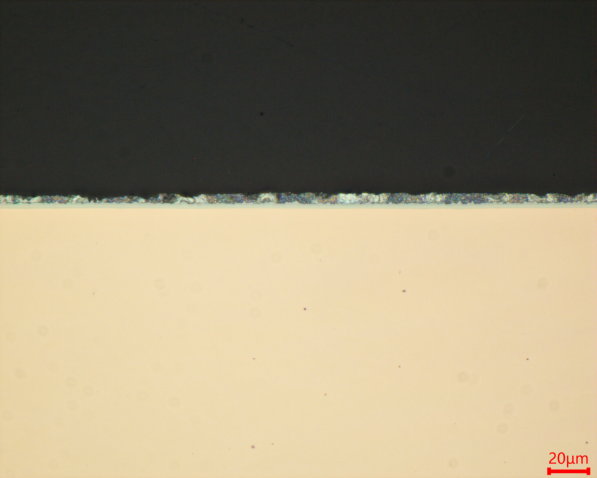

الشكل 1: نظرة عامة مستعرضة على الطبقة المزدوجة المطلية بالكهرباء.
فوائد الأداء والتطبيق
يوفر طلاء القصدير الخارجي مقاومة اتصال منخفضة مستقرة وقابلية لحام ممتازة. إنه يتشوه بشكل بلاستيكي تحت ضغط الترباس، مما يضمن أداء مقاومة حرارية منخفضة على المدى الطويل عند نقاط الاتصال.
يعاني طلاء القصدير المفرد من انتشار Cu-Sn وفقدان البريق وتغير اللون. يُظهر الطلاء بالنيكل فقط قابلية لحام ضعيفة. يعمل الطلاء المدمج بالنيكل والقصدير على زيادة قوة كلتا الطبقتين مع تجنب عيوبهما. ويستخدم على نطاق واسع في مجزئات تخزين الطاقة، وقضبان التوصيل العاكسة الكهروضوئية، والموصلات الكهربائية للطاقة الجديدة عالية الطاقة.

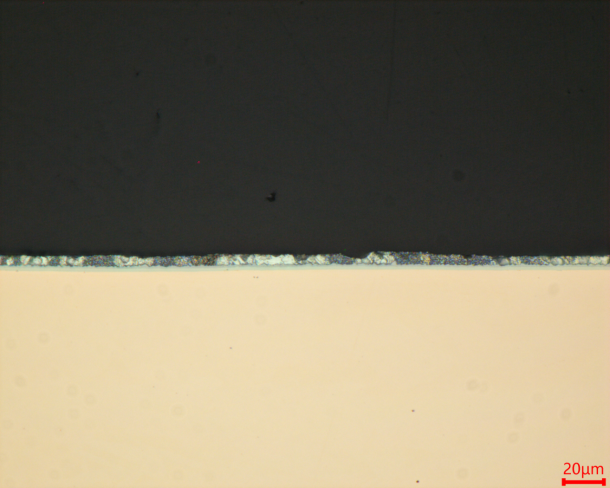

الشكل 2: شكل الواجهة الذي يوضح الانتقال بين طبقات النحاس والطلاء.
التحديات الرئيسية وخطوات الإعداد
التحدي الرئيسي ل تحضير المعادن من قضبان التوصيل والتحويلات المطلية بطبقة مزدوجة من Ni-Sn: التعامل مع هذا الهيكل المتناوب ذو الطبقة الرقيقة الناعمة الصلبة.
يعد التحكم الدقيق في ثلاث خطوات حاسمة أمرًا ضروريًا:
- القطع: تجنب الضرر الحراري
- تصاعد: منع التشوه الناجم عن الضغط
- طحن وتلميع: القضاء على التصفيح وتدفق البلاستيك

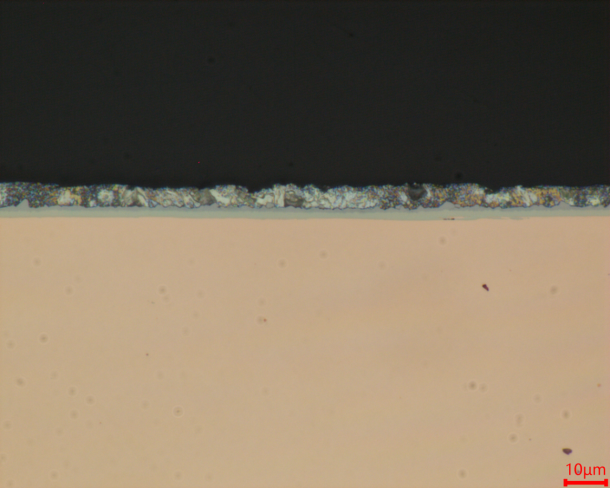

الشكل 3: فحص سماكة الطبقة عالية التكبير.
الشكل 4: المقطع العرضي الميتالوغرافي المجهز بالكامل.
يعمل التشغيل الموحد على تقليل عيوب الإعداد، ويستعيد البنية الدقيقة الحقيقية وسمك الطلاء بأمانة، ويقدم بيانات ميتالوغرافية موثوقة للتحقق من سمك الطلاء ومراقبة جودة العملية.
