تحضير عينة دراسة المعادن لسبائك Mo-W- Trojan (Suzhou) material technology Co., Ltd.

تحضير عينة دراسة المعادن لسبائك Mo-W

03-08-2026

تجمع سبائك Mo-W بين الخصائص الفائقة لمعدنين مقاومين للحرارة، وتتميز بنقاط انصهار عالية جدًا وثبات ممتاز للأبعاد عند درجات حرارة مرتفعة، ويتم اعتمادها على نطاق واسع للتطبيقات الهيكلية ذات درجات الحرارة العالية. تختلف سبائك Mo-W عن معظم السبائك الصلبة، فهي أكثر ليونة نسبيًا مع ليونة أفضل - وهي خاصية تخلق تحديات أمام إعداد العينات المعدنية .

الأضرار تحت السطح وتحديات التوصيف

عند المعالجة على نظام طحن وتلميع على سطح العمل باستخدام ألواح دوارة مشتركة، يؤدي الضغط والقطع الميكانيكي الاتجاهي المستمر بسهولة إلى إحداث طبقات تشوه بلاستيكية غير مرئية على سطح العينة. لا يمكن تحديد مثل هذا الضرر تحت السطح بصريًا، إلا أنه يشوه البنية البلورية الأصلية. إنه يؤدي إلى سوء تفسير صور SEM وبيانات توجيه EBSD غير الموثوقة وأخطاء أخرى أثناء توصيف المواد.

محلول التلميع الاهتزازي

لحل هذه المشكلة، نقوم بتنفيذ التلميع الاهتزازي كخطوة أخيرة في سير العمل. يوفر التلميع الاهتزازي احتكاكًا دقيقًا لطيفًا عشوائيًا ومنخفض الضغط دون قطع قوي اتجاهي. فهو يزيل الأضرار السطحية والضغط المتبقي المتراكم أثناء الطحن والتلميع الأولي، ويزيل الآثار الناتجة عن التحضير، ويستعيد البنية الدقيقة الجوهرية الحقيقية للمواد. ينتج عن هذا النهج باستمرار عينات عالية الجودة للتوصيف عالي الدقة.

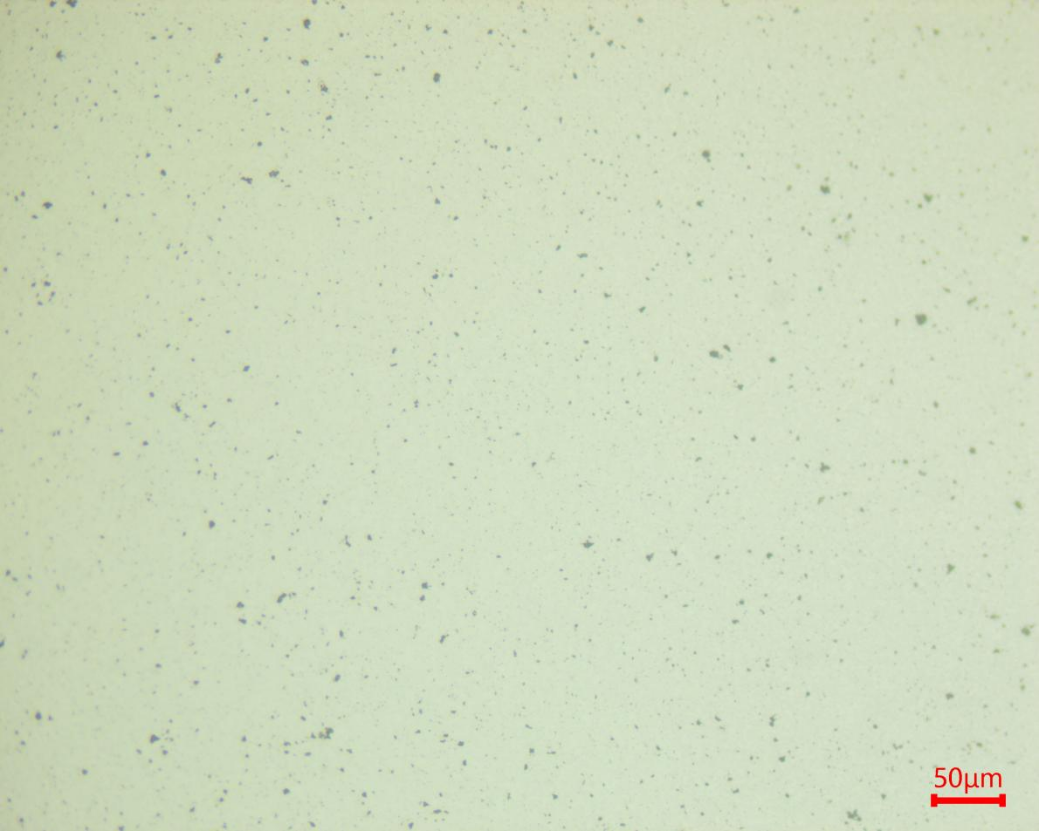

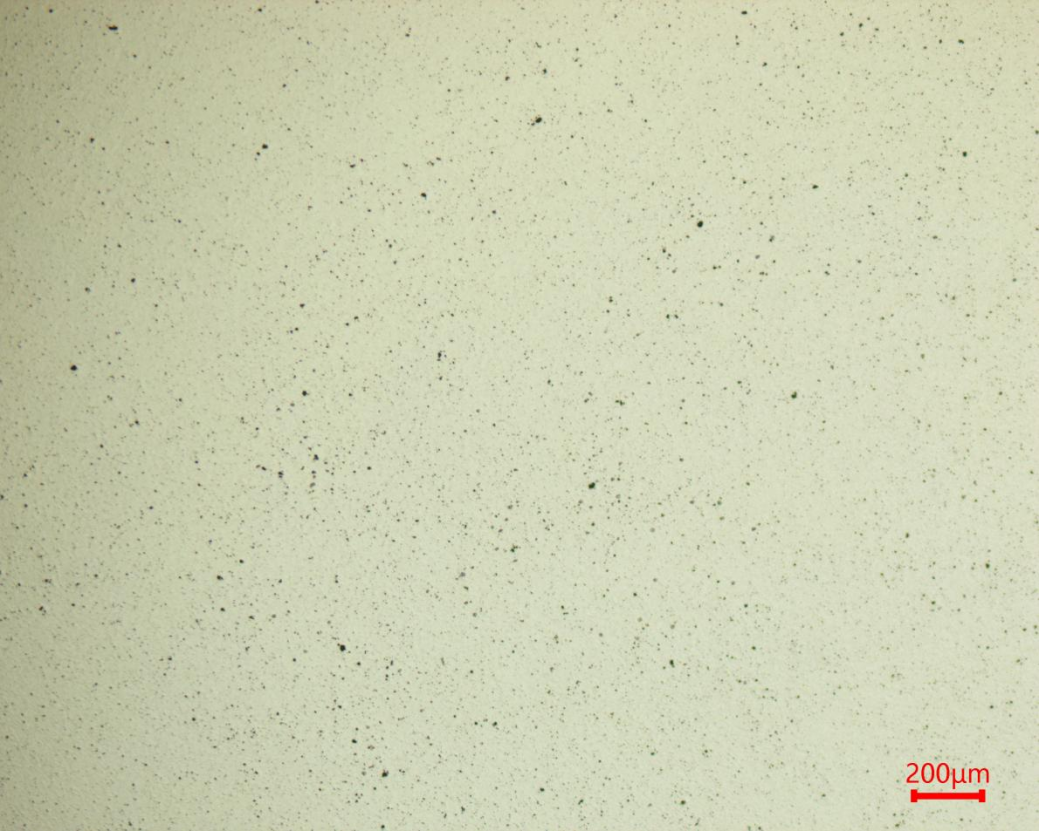

معلمات التحضير

طحن: P400-P2500 حصى | 15 ن | 50/150 دورة في الدقيقة
تلميع الخام: قماش SC 3μm تعليق ماسي متعدد البلورات | 15 ن | 50/150 دورة في الدقيقة
التلميع النهائي: ZN القماش 0.05μm تعليق الألومينا | 18 ن | 50/150 دورة في الدقيقة
تلميع اهتزازي: ET القماش 0.05μm تعليق الألومينا | 100 دقيقة
