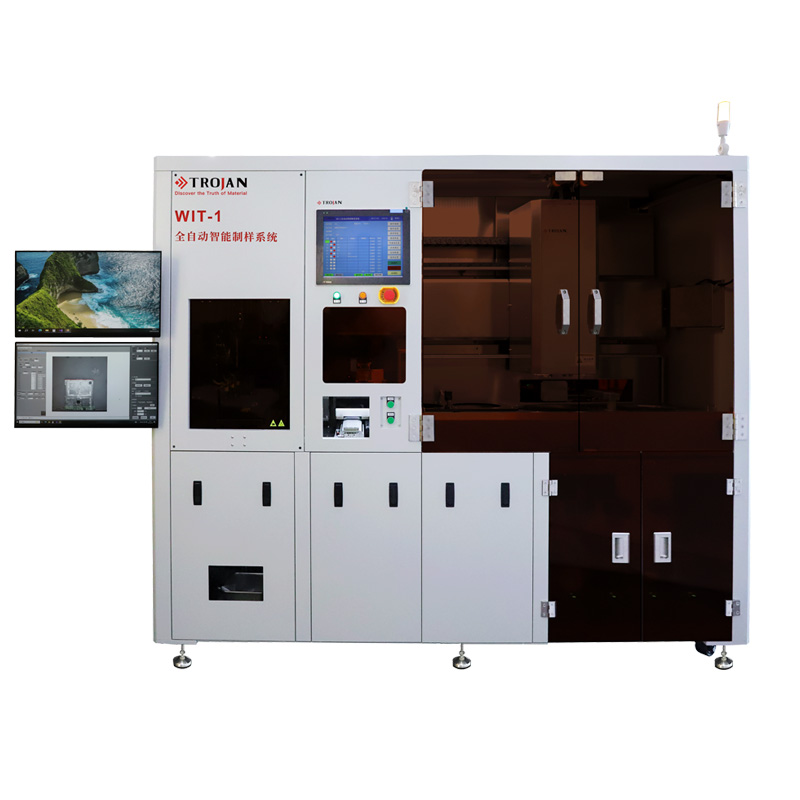

تم تطوير نظام إعداد العينات الذكي الأوتوماتيكي بالكامل WIT-1 خصيصًا للكشف عن الشرائح المستعرضة في صناعات مثل أشباه الموصلات وثنائي الفينيل متعدد الكلور... ويمكن استخدامه للكشف الدقيق عن المواقع وتحليل فتحات ثنائي الفينيل متعدد الكلور والنحاس ومفاصل اللحام وكرات القصدير. إنها تستخدم كاميرا CCD عالية الوضوح لتحديد موضع الطحن، مما يمكنها من إكمال العمليات تلقائيًا مثل الطحن الخشن، والطحن الناعم، والتلميع الدقيق، والتنظيف.
الميزات:

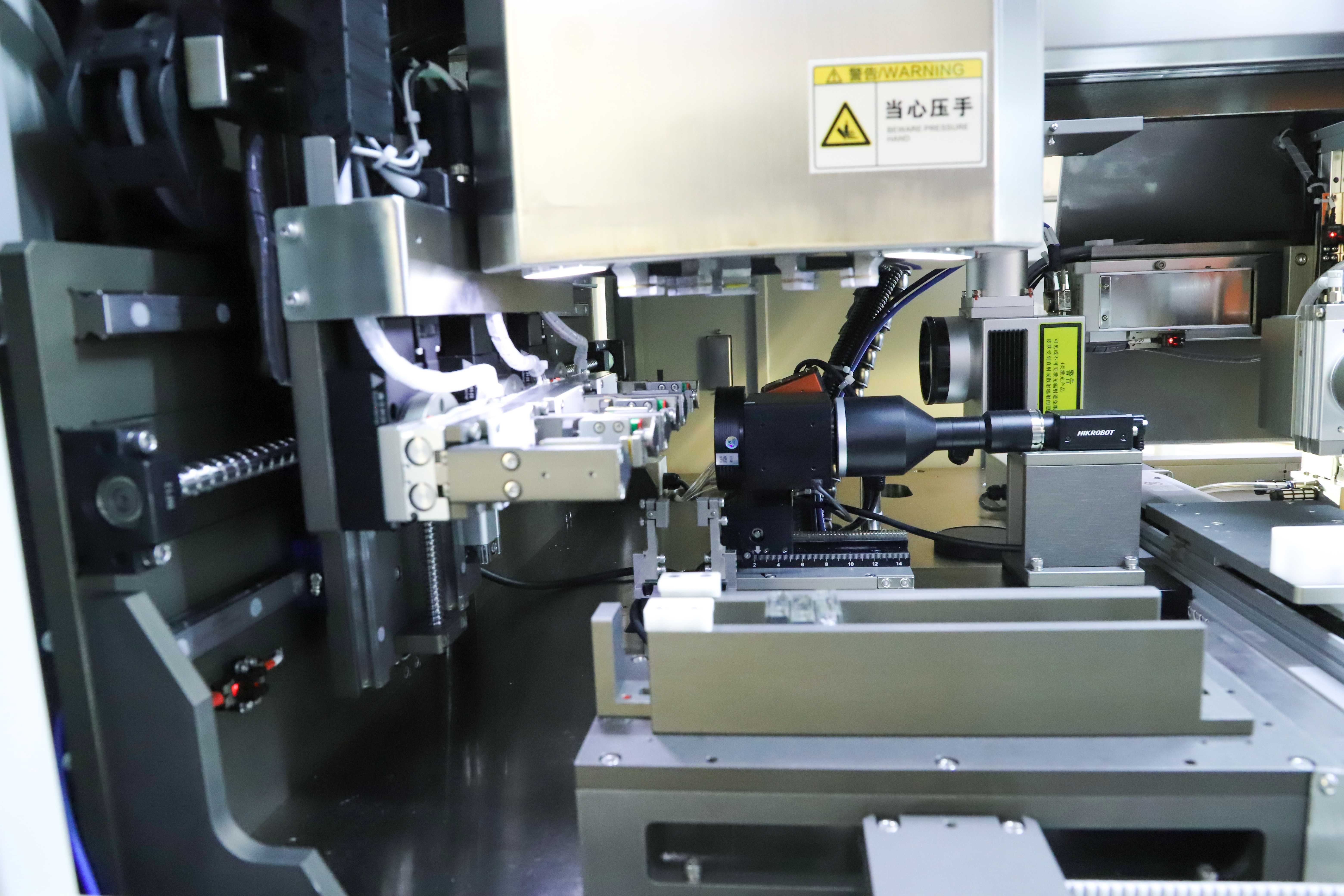

1) توفر عدسة CCD عالية الدقة لمعايرة العينة دقة عالية ومجال رؤية واسع، مما يحقق دقة طحن تبلغ ±10μm.
2) يمكن معايرة خطوط طحن متعددة على عينة واحدة في وقت واحد. بعد الانتهاء من عملية طحن واحدة، تنتقل تلقائيًا إلى التالية دون الحاجة إلى إعادة المعايرة.
3) يقوم تلقائيًا بضبط زاوية الطحن لتصحيح العينات المائلة أثناء التثبيت.
4) يمكن أن تحمل ما يصل إلى 3 عينات في وقت واحد للطحن والتلميع.
5) يمكن التحكم في الضغط والسرعة المطبقة على العينة، مما يمنع التشقق أو الكسر بسبب الضغط الزائد.
6) مجهزة بوضع العلامات/الترميز بالليزر لتتبع العينة.
7) محطات عمل مزدوجة مع تبديل قرص الطحن التلقائي؛ يمكنها استيعاب ما يصل إلى 20 قرص طحن.
8) قادر على تصوير الأرض/السطح المصقول.
9) مكون من 4 مجموعات من سوائل التلميع المختلفة، 2 منها تحتوي على تحريك ميكانيكي؛ تتميز جميع المجموعات الأربع بأجهزة إنذار لمستوى السائل.
10) تتضمن محطة تنظيف مع التنظيف بالموجات فوق الصوتية، وشطف الماء، وتجفيف الهواء.
11) يتم وضع العينات المعالجة ووجهها للأعلى وترتيبها بشكل منظم في صينية الاسترداد لتجنب خدش السطح المُجهز.
المواصفات الفنية
| ويت-1 | ||
| الإدخال | مصدر الطاقة | تيار متردد 220 فولت/50 هرتز أرضي، الطاقة الإجمالية: 7 كيلو وات، الطاقة المقدرة: 2 كيلو وات |
| الهواء المضغوط | 0.6 ~ 0.7MPa، خرطوم OD = Φ10mm | |
| توصيل مياه خارجي | <0.3Mpa، OD للأنبوب = Φ10 مم | |
| صندوق تركيب العينة | الحجم 39 × 47 × 12 مم / 30 * 27 * 12 مم، الكمية القصوى 21 | |
| الإخراج | الصرف الصحي | أنبوب الصرف OD 32 مم |
| التفريغ | تم تفريغ العينات ووجهها للأعلى وترتيبها بشكل منظم. | |
| السلامة | توقف الطوارئ | اضغط لقطع دائرة التحكم وإمدادات الطاقة. |
| السلامة Door Lock | مرحل الأمان وقفل باب الأمان، ومستوى حماية السلامة PLD. | |
| ضوء إنذار ثلاثي الألوان | نعم | |
| السيطرة | التحكم PLC | الشاشة الرئيسية: 15 بوصة / الشاشة المساعدة: 7 بوصة |
| شاشة الكمبيوتر | شاشة مزدوجة، 24 بوصة | |
| نظام المحاذاة | كاميرا سي سي دي | 25 ميجابكسل |
| مجال رؤية الصورة | 35 × 35 ملم | |
| وضع العلامات/القراءة بالليزر | نعم | |
| الحد الأقصى لعدد الخطوط | 30 | |
| طريقة رسم الخط | ترجمة المسافة المحددة على أساس خطوط الميزة. | |

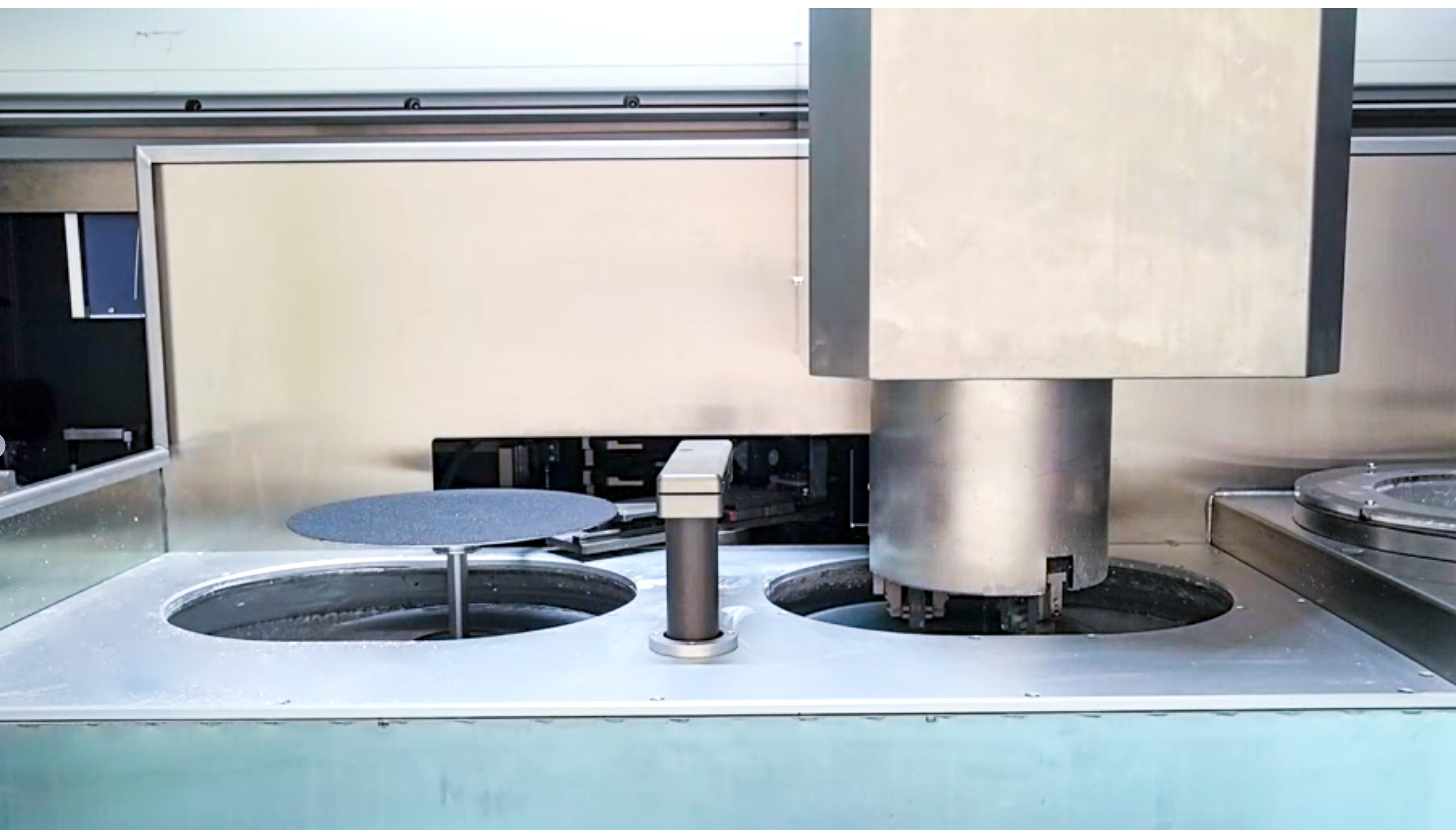

| محطة طحن/تلميع | محطات الطحن | 2 |
| قطر قرص الطحن | Φ254 ملم | |
| سرعة الدوران | 100-1000 دورة في الدقيقة | |
| قوة المحرك | 1 كيلو واط | |
| رأس طحن متحرك | عدد العينات المحتفظ بها | 3 |
| قوة المحرك | 0.4 كيلو واط | |
| سرعة الدوران | أرجوحة ترددية 0-360 درجة | |
| الضغط | 5-100 ن | |
| نظام التوزيع | مجموعات التوزيع | 4 مجموعات × 1.8 لتر لكل منها |
| معدل التدفق | 0-50 مل/دقيقة | |
| التحريك | مجموعتان، التحريك الميكانيكي | |
| تنبيه بمستوى السائل | نعم | |

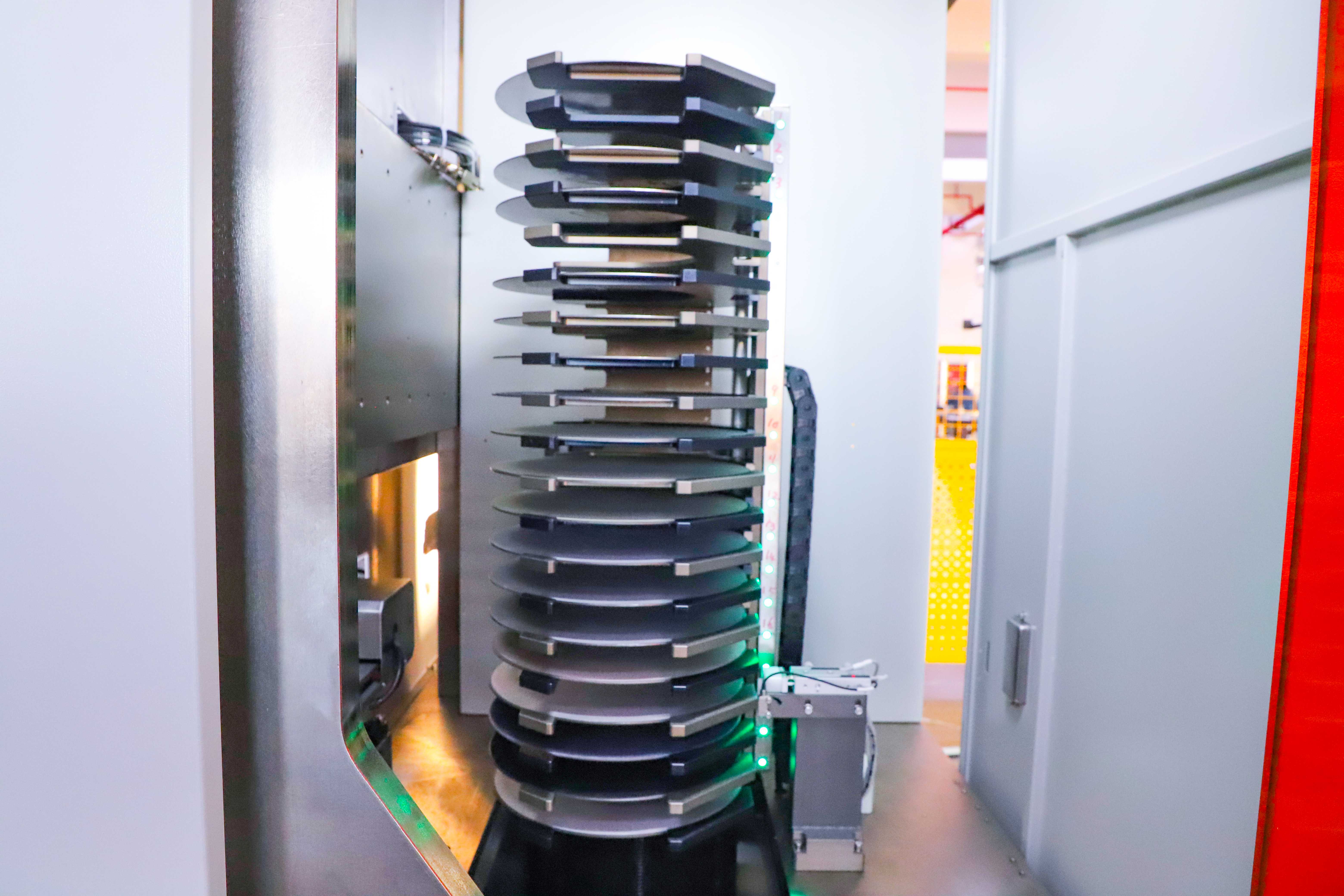

| تخزين القرص | عدد الأقراص | 20 |
| تنبيه لحياة القرص | بناءً على عدد الاستخدام أو قوة الطحن | |
| التنظيف | التنظيف Methods | شطف بالماء، بالموجات فوق الصوتية، تجفيف القرص عالي السرعة |
| محطة التجفيف | تجفيف بالهواء بشكل مستقل | |
| مكتبة عملية تحضير العينات | مجموعات البرنامج | 30 |
| الحد الأقصى للخطوات لكل برنامج | 10 | |
| حالة نهاية خطوة واحدة | كمية الطحن المتبقية [0.001 مم على الأقل]، أو كمية الطحن [0.001 مم على الأقل]، أو وقت الطحن | |
| وضع الطحن بخطوة واحدة | بالضغط [0-100N] أو السرعة [دقيقة 0.001 مم / ثانية] | |
| الأبعاد | الشاشة والضوء مطوية | 2400x1320x2000 ملم |
| الوزن | 1500 كجم | |
